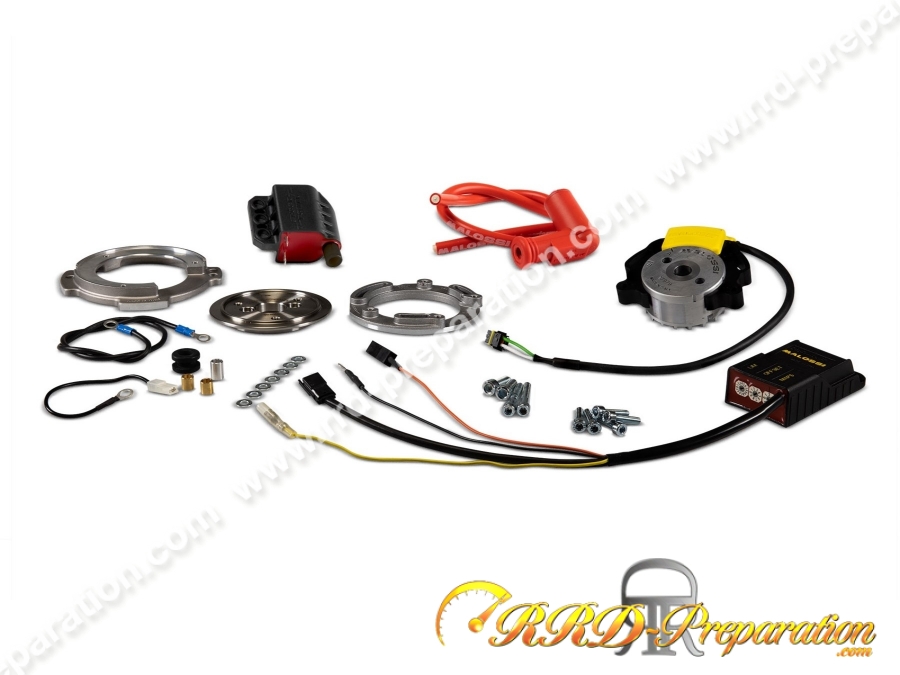

Allumage MALOSSI MHR TEAM 2 rotor interne sans éclairage scooter minarelli vertical / horizontal (booster,bws, nitro,aerox)

Allumage non homologué et strictement interdit sur route et voie publique, réservé uniquement a la compétition, circuits... Ne dispose pas de système d'éclairage!

L'allumage MHR Team II est une nouveauté absolue!!! C'est le meilleur allumage compétition du marché, attention, pas d'alimentation 12V! Rotor interne, courbes et avance modifiable en toute simplicité!

Il est capable de gérer en même temps plusieurs courbes sans devoir recourrir a aucunes clés, par un simple click. Permet de déplacer la courbe sélectionnée en déplaçant l'OFFSET (+ ou – 2°).

Les nouvelles allumages Malossi sont un concentré des plus hautes technologies mises en ouvre dans les compétitions de scooters. Les nouvelles allumages à rotor interne son été conçues pour résoudre le problème des limites techniques des groupes d'allumage d'origine: en effet, au-delà des 10000 tours/minutes ceux-ci ne sont pas en mesure d'assurer la stabilité nécessaire en terme de performances, posant de gros problèmes de mise au point des engins de compétitions, parfois insurmontables.

Nous avons rendu le boîtier électronique encore plus immunisé contre les parasites en développant un microprocesseur basé sur uP STM8 – 8 bits avec une capacité de calcul supérieure a 20 MIPS: ceci afin de garantir une précision d'étincelles nettement supérieure a la version précédente!

La gamme MHR Team II est dotée d'un boîtier électronique à avance variable non remapable avec 3 trimmer:

le premier (MAPS) pour déterminer la sélection de courbe d'avance
le second (OFFSET) permet de déplacer la courbe sélectionnée + ou – 2°
le troisième (LIM) indiqué plus particulièrement pour les moteurs 4 temps, permet de varier l'intervention du limitateur de tours (de 11.500 a 14.300 trs/min. + limitateur exclus)
En plus, il est doté de 8 courbes pré installée qui se distingue en:

1 pour moteurs 4T avance variable
6 pour moteurs 2T avance variable
1 avec avance fixe

On a également revu les autres composants fondamentaux comme la bobine à haute tension, qui est désormais capable de fournir une tension de décharge maximale >40 KV pour les régimes normaux de rotation du moteur de >3000 TPM et un temps de remontée extraordinaire a @10bar> 1750 V/uS.

L'une des nouveautés les plus importantes est le nouveau groupe rotor-stator, dont le composant statique a été entièrement repensé sous le profil mécanique et électronique!

Dans l'instruction de montage sont fournis tous les graphes afin de pouvoir régler au mieux les avances des différents moteurs.

Rendement électrique amélioré de 20%. Réduction du régime minimum de démarrage de 450 tpm a 370 tpm.
Les effets de cette dernière évolution se traduisent en une augmentation de la tension fournie a la bougie, a parité de régime de rotation, d'importance non négligeable par rapport au modèle précédent.

CARACTÉRISTIQUES TECHNIQUES

Boîtier électronique

Boîtier électronique à avance variable doté de 3 trimmer :

trimmer MAPS: sélectionne la courbe d'avance
trimmer OFFSET: déplace la courbe sélectionnée + ou – 2°
trimmer LIM: variation du limitateur de tours (16 positions possibles)
8 courbes pré installées:

1 pour moteurs 4T avance variable
6 pour moteurs 2T avance variable
1 avec avance fixe

Système basé sur uP STM8 – 8 Bits avec capacité de calculs supérieures a 20 MIPS (Millions d'instructions par seconde).

Réduction du temps de calcul, meilleure précision et de stabilité du moment d'avance.
Architecture hardware avec amélioration de l'immunité contre les parasites.
Câblages classe de température 105°C.
Commutateur pour compensation d'erreur de calage volant de +/- 2° avec tolérance de 0,5°
8 tableaux d'avance sélectionnable via interrupteur externe
Vecteur tableau d'avance composé de 24 breakpoint a interpolation linéaire.
Gestion des hors tours via interrupteur externe a 16 positions.
Soft cut pour intervention graduel du limitateur.
15 positions de réglages du limitateur de 11.500 a 14.300 avec step de 200 trs/min., plus une position excluant le limitateur.

Bobine haute tension

Tension de décharge maximale > 40 KV pour les régimes de rotation moteur >3000 tpm
Pic de tension bobine maximum a gap ouvert > 50KV
Temps de remontée a 10bar > 1750V/uS

Groupe rotor-stator

Réduction du poids de la partie stator d'environ 30%, - 100gr en tout.
Circuit magnétique monolithique a perméabilité élevée.
Optimisation du parcours magnétique.
Renforcement de la partie enroulée, avec câble de classe thermique supérieure et augmentation du diamètre du fil.
Rendement électrique amélioré de +20%.
Réduction du régime minimum de démarrage de 450 tpm a 370 tpm.
CConnecteur miniaturisé imperméable, certifié IP67, avec blocage de la rétention.
Câblage classe automotrice.
Rotor Ø 58 a magnétos permanents en Néodyme.

ATTENTION: avec cet allumage l'équipement électrique est disjoint.

Se monte sur:

APRILIA SR 50 2T 1994->
EXCLUT LE SYSTEME ELECTRIQUE

APRILIA AMICO 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

APRILIA AREA 51 50 2T LC
EXCLUT LE SYSTEME ELECTRIQUE

APRILIA GULLIVER 50 2T LC
EXCLUT LE SYSTEME ELECTRIQUE

APRILIA GULLIVER 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

APRILIA RALLY 50 2T (MINARELLI)
EXCLUT LE SYSTEME ELECTRIQUE

APRILIA SR NETSCAPER 50 2T LC (MINARELLI)
EXCLUT LE SYSTEME ELECTRIQUE

APRILIA RALLY 50 2T LC (MINARELLI)
EXCLUT LE SYSTEME ELECTRIQUE

APRILIA SR RACING 50 2T LC (MINARELLI)
EXCLUT LE SYSTEME ELECTRIQUE

APRILIA SONIC 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

APRILIA SONIC 50 2T LC
EXCLUT LE SYSTEME ELECTRIQUE

APRILIA SR 50 2T <-1993
EXCLUT LE SYSTEME ELECTRIQUE

APRILIA SR REPLICA 50 2T LC <-1999
EXCLUT LE SYSTEME ELECTRIQUE

APRILIA SR STEALTH 50 2T LC (MINARELLI)
EXCLUT LE SYSTEME ELECTRIQUE

APRILIA SR WWW 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

AEON MOTOR AEON MOTOR COBRA 50 2T (AT70)
EXCLUT LE SYSTEME ELECTRIQUE

BETA ARK 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

BETA ARK 50 2T LC
EXCLUT LE SYSTEME ELECTRIQUE

BETA EIKON 50 2T LC
EXCLUT LE SYSTEME ELECTRIQUE

BETA QUADRA 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

BENELLI 491 SPORT 50 2T LC (MINARELLI)
EXCLUT LE SYSTEME ELECTRIQUE

BENELLI 491 GT 50 2T (MINARELLI)
EXCLUT LE SYSTEME ELECTRIQUE

BENELLI K2 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

BENELLI K2 50 2T LC
EXCLUT LE SYSTEME ELECTRIQUE

BENELLI NAKED 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

BSV AX 50
EXCLUT LE SYSTEME ELECTRIQUE

BSV GZ 50
EXCLUT LE SYSTEME ELECTRIQUE

CPI HUSSAR 50 2T <-2002 (50 C)
EXCLUT LE SYSTEME ELECTRIQUE

CPI OLIVER 50 2T <-2002 (50 C)
EXCLUT LE SYSTEME ELECTRIQUE

CPI POPCORN 50 2T <-2002 (50 C)
EXCLUT LE SYSTEME ELECTRIQUE

DRR DRX 90 2T LC <- 2015
ACCOUPLER SEULEMENT AVEC OVER RANGE 6116249 et (le Kit BIG BORE 4914600 prod. cessée) - EXCLUT LE SYSTEME ELECTRIQUE

FANTIC BIG WHEEL 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

GARELLI PONY 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

GARELLI SR 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

ITALJET BAZOOKA 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

ITALJET DRAGSTER 50 2T LC
EXCLUT LE SYSTEME ELECTRIQUE

ITALJET PISTA 2 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

ITALJET PISTA 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

ITALJET REPORTER 50
EXCLUT LE SYSTEME ELECTRIQUE

ITALJET SCOOP 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

LEM FLASH 50
EXCLUT LE SYSTEME ELECTRIQUE

LEM GHIBLI 50

EXCLUT LE SYSTEME ELECTRIQUE

LEM TORNADO 50
EXCLUT LE SYSTEME ELECTRIQUE

MALAGUTI F10 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

MALAGUTI F12-PHANTOM 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

MALAGUTI F15 FIREFOX 50 2T LC
EXCLUT LE SYSTEME ELECTRIQUE

MALAGUTI F12 DIGIT KAT-PHANTOM 50 2T LC
EXCLUT LE SYSTEME ELECTRIQUE

MALAGUTI F12 DIGIT KAT-PHANTOM 50 2T LC euro 2
EXCLUT LE SYSTEME ELECTRIQUE

MALAGUTI F12-PHANTOM 50 2T LC
EXCLUT LE SYSTEME ELECTRIQUE

MALAGUTI F12 R LC 50 2T LC euro 2
EXCLUT LE SYSTEME ELECTRIQUE

MALAGUTI YESTERDAY 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

MBK BOOSTER 50 2T euro 0-1
EXCLUT LE SYSTEME ELECTRIQUE

MBK BOOSTER 50 2T euro 2 (A137E)
EXCLUT LE SYSTEME ELECTRIQUE

MBK BOOSTER SPIRIT 50 2T euro 0-1
EXCLUT LE SYSTEME ELECTRIQUE

MBK EVOLIS 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

MBK FIZZ 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

MBK FLIPPER 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

MBK FORTE 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

MBK HOT CHAMP 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

MBK MACH G 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

MBK MACH G 50 2T LC
EXCLUT LE SYSTEME ELECTRIQUE

MBK BOOSTER NAKED 50 2T euro 2 (A137E)
EXCLUT LE SYSTEME ELECTRIQUE

MBK NITRO 50 2T LC
EXCLUT LE SYSTEME ELECTRIQUE

MBK BOOSTER NG 50 2T euro 0-1
EXCLUT LE SYSTEME ELECTRIQUE

MBK BOOSTER NG 50 2T euro 2 (A137E)
EXCLUT LE SYSTEME ELECTRIQUE

MBK OVETTO 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

MBK BOOSTER ROCKET 50 2T euro 0-1
EXCLUT LE SYSTEME ELECTRIQUE

MBK BOOSTER ROCKET 50 2T euro 2 (A137E)
EXCLUT LE SYSTEME ELECTRIQUE

MBK SORRISO 50 2T 1996->
EXCLUT LE SYSTEME ELECTRIQUE

MBK SORRISO 50 2T <-1995
EXCLUT LE SYSTEME ELECTRIQUE

MBK STUNT 50 2T euro 0-1
EXCLUT LE SYSTEME ELECTRIQUE

MBK STUNT 50 2T euro 2
EXCLUT LE SYSTEME ELECTRIQUE

MBK TARGET 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

MOTRON SYNCRO 50
EXCLUT LE SYSTEME ELECTRIQUE

MOTRON THUNDER'S 50
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA AEROX 50 2T LC euro 0-1
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA AEROX 50 2T LC euro 2
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA AXIS 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA BREEZE 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA BW'S 50 2T euro 0-1
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA BW'S 50 2T euro 2 (A137E)
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA BW'S Original/Naked 50 2T euro 2 2010-> (A137E)
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA BW'S NG 50 2T euro 0-1
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA BW'S NG 50 2T euro 2 (A137E)
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA CRZ 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA CT 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA JOG ER 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA JOG 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA JOG R 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA JOGRR 50 2T LC euro 2
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA JOG Z 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA NEO'S 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA SLIDER 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA SPY 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA VINO 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA WHY 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA ZEST 50 2T
EXCLUT LE SYSTEME ELECTRIQUE

YAMAHA ZUMA 50 2T
EXCLUT LE SYSTEME ELECTRIQUE
